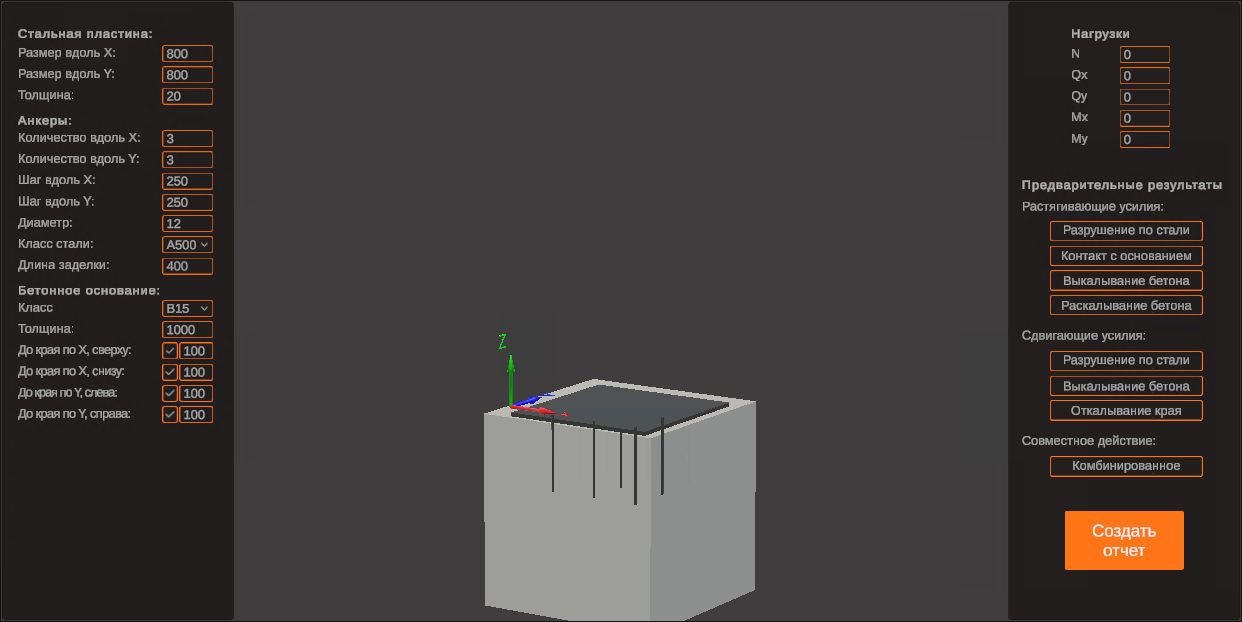

Интерфейс программы показан на Рисунке 1.

Рисунок 1 – Интерфейс программы

Левая панель служит для задания параметров закладной детали и бетонного основания. Все геометрические размеры задаются в миллиметрах (мм).

Флажки (чекбоксы) рядом с окошками задания краевых расстояний служат для отключения учета влияния близости края по выбранному направлению.

Правая панель служит для задания нагрузок на закладную деталь. Силы задаются в килоньютонах (кН), моменты - в килоньютонах на метр (кНм).

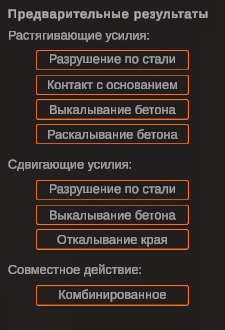

Правая панель также содержит индикаторы, отображающие предварительные результаты расчета. В зависимости от результатов расчета индикаторы меняют цвета (смотри Рисунок 2):
- бледный оранжевый цвет – проверка не производится;
- зеленый цвет - несущая способность по данной проверке обеспечена;
- красный цвет - несущая способность по данной проверке не обеспечена.

Рисунок 2 – Индикаторы расчеты

Кнопка "Создать отчет" служит для генерации отчета в формате RTF, который содержит подробные сведения об исходных данных для расчета и коэффициентах использования для каждой из проверок.

В центре окна программы отображается модель закладной детали, предназначенная для визуальной проверки введенных данных.

Вращение модели осуществляется при зажатой правой кнопке мыши (ПКМ).
